Теплообменник пластинчатый разборный (скоростник) 490 кВт ду 50 (80/60 С) Ридан, Danfoss

Теплообменник Ду50 мощностью 490кВт Dаnfoss (Ридан) пластинчатый разборный для отопления и горячей воды.
Мощность 490 кВт (420 207 ккал/час) при разности температур по теплоносителю (горячей стороне) 80/60 грд С.
Способность теплопередачи от нагревающего контура к нагреваемому - 490 кВт при подаче в нагревательном контуре 80 С, обратке - 60 С.
Производит нагрев воды от 8 грд С до 55 С в количестве 9м3/час при расходе теплоносителя 21м3/час.
Потеря давления в горячем (нагревающем) контуре - 2,91 м.вод.ст.
Потера давления в холодном (нагреваемом) контуре - 0,74 м.вод.ст.
Расход по горячей стороне - 21 м3/час при скорости в порту/каналах 2,04/1,01 м/с
Расход по холодной стороне - 8 м3/час при скорости в порту/каналах 0,86/0,42 м/с

Диаметр присоединительных патрубков фланцевые 50 мм.
Число пластин/компоновка пластин - 25-ТК.
Компоновка каналов - 1х12+0х0 / 1х12+0х0
Внутренний объем,л - 4,2 + 4,2
Эффективная площадь поверхности нагрева 3,45 м2.
Максимальная рабочая температура - 90 С
Максимальное рабочее давление - 10 бар
Масса - 158 кг
Размеры, мм: глубина/ширина/высота - 515/306/992
Расстояние между патрубками межосевое, мм: высота/ширина - 694/126

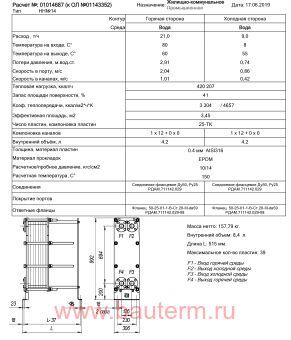

F1 - Вход горячей среды, F2 - Выход холодной среды, F3 - Вход холодной среды, F4 - Выход горячей среды (см. фото)

Разборный теплообменник имеет преимущество перед паяным в виде возможности более эффективного обслуживания.
