Теплообменник Ду 50 мощностью 200 кВт Dаnfoss (Ридан) пластинчатый разборный для отопления и горячей воды.
Мощность 200 кВт (172 000 ккал/час) при разности температур по теплоносителю (горячей стороне) 80/60 грд С - для систем с обычным нагревом.
Способность теплопередачи от нагревающего контура к нагреваемому - 200 кВт при подаче в нагревательном контуре 80 С, обратке - 60 С.
Производит нагрев воды от 5 грд С до 55 С в количестве 3,4 м3/час при расходе теплоносителя 8,6 м3/час.
Потеря давления в горячем (нагревающем) контуре - 2,61 м.вод.ст.
Потера давления в холодном (нагреваемом) контуре - 0,61 м.вод.ст.
Расход по горячей стороне - 8,6 м3/час при скорости в порту/каналах 0,84/0.99 м/с
Расход по холодной стороне - 3,4 м3/час при скорости в порту/каналах 0,33/0,39 м/с
Диаметр присоединительных патрубков фланцевые 50 мм.
Число пластин/компоновка пластин - 11-ТК.
Компоновка каналов - 1х5+0х0 / 1х5+0х0
Внутренний объем,л - 1,8 + 1,8
Эффективная площадь поверхности нагрева 1,35 м2.
Максимальная рабочая температура - 100 С
Максимальное рабочее давление - 10 бар
Масса - 155 кг
Размеры, мм: глубина/ширина/высота - 515/306/992
Расстояние между патрубками межосевое, мм: высота/ширина - 694/126

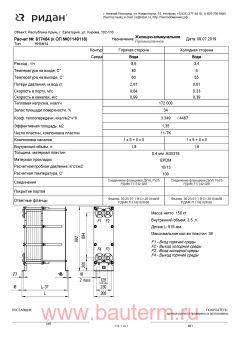

F1 - Вход горячей среды, F2 - Выход холодной среды, F3 - Вход холодной среды, F4 - Выход горячей среды (см. фото)
.
Разборный теплообменник имеет преимущество перед паяным в виде возможности более эффективного обслуживания.
Контур/Среда Горячая сторона Холодная сторона
Расход, т/ч 8,6 3,4
Температура на входе,С 80 5
Температура на выходе,С 60 55
Потеря давления,м.вод.ст. 2,61 0,61
Скорость в порту,м/с 0,84 0,33
Скорость в каналах,м/с 0,99 0,39
Тепловая нагрузка,ккал/ч 172 000
Запас площадки поверхности,% 34
Коэф. теплопередачи, ккал/м2*ч*К 3 349 / 4476
Эффективная площадь,м2 1,35
Число пластин, конпоновка пластин 11-ТК
Компоновка каналов 1х5+0х0 1х5+0х0
Внутренний объем,л 1,8 1,8
Толщина, материал пластин 0,4мм AISI316
Материал прокладок EPDM
Расчетное/пробное давление, кгс/см2 10/13
Расчетная температура, С 100
Масса нетто: 150кг.
Внутренний объм: 3,5л.
Длина L: 515мм.
Максимльное колличество пластин: 39
Мощность 200 кВт (172 000 ккал/час) при разности температур по теплоносителю (горячей стороне) 80/60 грд С - для систем с обычным нагревом.
Способность теплопередачи от нагревающего контура к нагреваемому - 200 кВт при подаче в нагревательном контуре 80 С, обратке - 60 С.
Производит нагрев воды от 5 грд С до 55 С в количестве 3,4 м3/час при расходе теплоносителя 8,6 м3/час.
Потеря давления в горячем (нагревающем) контуре - 2,61 м.вод.ст.
Потера давления в холодном (нагреваемом) контуре - 0,61 м.вод.ст.
Расход по горячей стороне - 8,6 м3/час при скорости в порту/каналах 0,84/0.99 м/с
Расход по холодной стороне - 3,4 м3/час при скорости в порту/каналах 0,33/0,39 м/с
Диаметр присоединительных патрубков фланцевые 50 мм.
Число пластин/компоновка пластин - 11-ТК.
Компоновка каналов - 1х5+0х0 / 1х5+0х0
Внутренний объем,л - 1,8 + 1,8
Эффективная площадь поверхности нагрева 1,35 м2.
Максимальная рабочая температура - 100 С
Максимальное рабочее давление - 10 бар
Масса - 155 кг
Размеры, мм: глубина/ширина/высота - 515/306/992
Расстояние между патрубками межосевое, мм: высота/ширина - 694/126
F1 - Вход горячей среды, F2 - Выход холодной среды, F3 - Вход холодной среды, F4 - Выход горячей среды (см. фото)
.
Разборный теплообменник имеет преимущество перед паяным в виде возможности более эффективного обслуживания.
Контур/Среда Горячая сторона Холодная сторона
Расход, т/ч 8,6 3,4
Температура на входе,С 80 5
Температура на выходе,С 60 55
Потеря давления,м.вод.ст. 2,61 0,61
Скорость в порту,м/с 0,84 0,33
Скорость в каналах,м/с 0,99 0,39
Тепловая нагрузка,ккал/ч 172 000
Запас площадки поверхности,% 34
Коэф. теплопередачи, ккал/м2*ч*К 3 349 / 4476
Эффективная площадь,м2 1,35
Число пластин, конпоновка пластин 11-ТК
Компоновка каналов 1х5+0х0 1х5+0х0
Внутренний объем,л 1,8 1,8
Толщина, материал пластин 0,4мм AISI316
Материал прокладок EPDM
Расчетное/пробное давление, кгс/см2 10/13
Расчетная температура, С 100
Масса нетто: 150кг.
Внутренний объм: 3,5л.
Длина L: 515мм.
Максимльное колличество пластин: 39
